作者：胡斌 胡松
ISBN：978-7-115-49705-5
定價：¥148.00元
作者簡介
胡斌
網絡昵稱古木，江蘇大學副研究員，長期從事電子技術基礎教學、研究、寫作工作，出版了多種電子技術暢銷圖書，曾經兩次榮獲全國三等獎，一次獲北方十省市一等獎。至今，著作150余本，累計銷售接近200萬冊，擁有數百萬固定讀者群。胡斌老師崇尚人性化寫作——以讀者為本，減輕讀者閱讀負擔，提高閱讀效率的嶄新寫作方式。通過圖文同頁、圖會說話、表格歸納方式，方便閱讀，消除視覺疲勞，使讀者以最高的效率獲得最大的信息量。寫作的《電子工程師必備——元器件應用寶典》出版以來，連續榮登全國電子電工類排行榜前3名，創立了一流的精品圖書品牌形象。

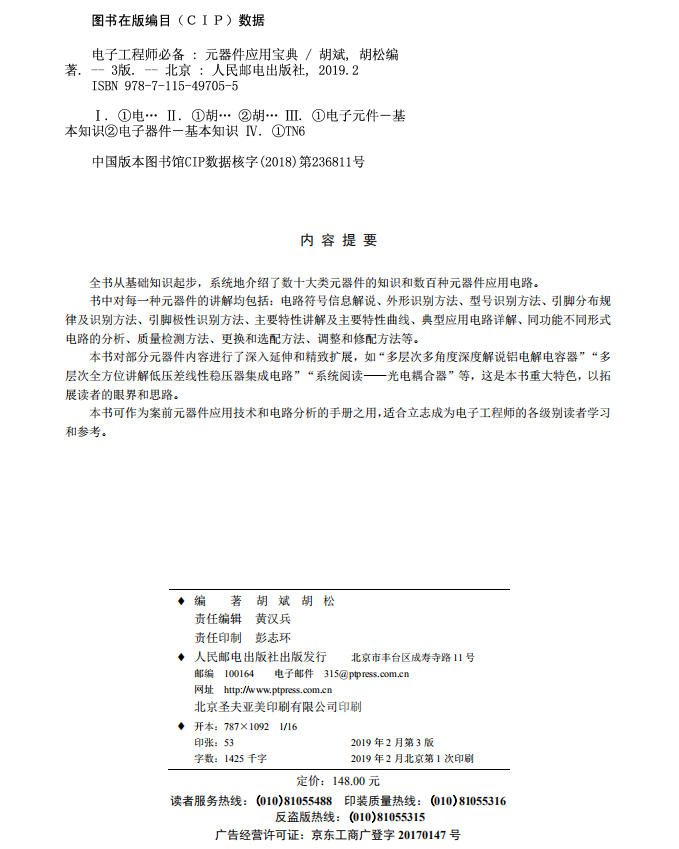

內容簡介
從基礎知識起步，系統地介紹了數十大類元器件的知識和數百種元器件應用電路。
書中每一種元器件的講解均包括：電路符號信息解說、外形識別方法、型號識別方法、引腳分布規律及識別方法、引腳極性識別方法、主要特性講解及主要特性曲線、典型應用電路詳解、同功能不同形式電路的分析、質量檢測方法、更換和選配方法、調整和修配方法等。
目錄
第1章 元器件學習內容和學習方法
1.1 元器件知識學習內容
1.1.1 電子技術入門學習內容
1.1.2 電子元器件知識的學習內容
1.2 元器件知識學習方法和須知
1.2.1 識別電子元器件
1.2.2 掌握元器件主要特性
1.2.3 元器件是故障檢修關鍵要素
第2章 電阻器基礎知識及應用電路
2.1 普通電阻器基礎知識
2.1.1 電阻類元器件種類
2.1.2 部分普通電阻器特點綜述
2.1.3 貼片電阻器簡介
2.1.4 普通電阻器選用原則
2.2 電阻器電路圖形符號及型號命名方法
2.2.1 電阻器電路圖形符號
2.2.2 電阻器的型號命名方法
2.3 電阻器參數和識別方法
2.3.1 電阻器的主要參數
2.3.2 電阻器標稱值色環表示方法
2.3.3 電阻器參數其他表示方法
2.3.4 超低阻值電阻器和Ω電阻器
2.4 電阻器基本工作原理和主要特性
2.4.1 電阻器基本工作原理
2.4.2 普通電阻器主要特性
2.5 電阻串聯電路和并聯電路
2.5.1 電阻串聯電路
2.5.2 電阻串聯電路故障處理
2.5.3 電阻并聯電路
2.5.4 電阻并聯電路故障處理
2.5.5 電阻串并聯電路
2.6 電阻分壓電路
2.6.1 電阻分壓電路工作原理
2.6.2 電阻分壓電路輸出電壓分析
2.6.3 帶負載電路的電阻分壓電路
2.7 電阻器典型應用電路
2.7.1 直流電壓供給電路
2.7.2 電阻交流信號電壓供給電路
2.7.3 電阻分流電路
2.7.4 電阻限流保護電路
2.7.5 直流電壓電阻降壓電路
2.7.6 電阻隔離電路
2.7.7 電流變化轉換成電壓變化的電阻電路
2.7.8 交流信號電阻分壓衰減電路和基準電壓電阻分級電路
2.7.9 音量調節限制電阻電路
2.7.10 阻尼電阻電路
2.7.11 電阻消振電路
2.7.12 負反饋電阻電路
2.7.13 恒流錄音電阻電路
2.7.14 上拉電阻電路和下拉電阻電路
2.7.15 泄放電阻電路
2.7.16 啟動電阻電路
2.7.17 取樣電阻電路
2.8 熔斷電阻器基礎知識及應用電路
2.8.1 熔斷電阻器外形特征和電路圖形符號
2.8.2 熔斷電阻器參數和重要特性
2.8.3 熔斷電阻器應用電路
2.9 網絡電阻器基礎知識
2.9.1 網絡電阻器外形特征
2.9.2 網絡電阻器電路圖形符號及識別方法
第3章 敏感電阻器基礎知識及應用電路
3.1 熱敏電阻器基礎知識及應用電路
3.1.1 熱敏電阻器外形特征和電路圖形符號
3.1.2 熱敏電阻器型號命名方法和主要參數
3.1.3 熱敏電阻器特性
3.1.4 PTC熱敏電阻器開水自動報警電路
3.1.5 PTC熱敏電阻消磁電路
3.1.6 DC/DC變換器中熱敏電阻器應用電路
3.1.7 NTC熱敏電阻器抑制浪涌電路
3.2 壓敏電阻器基礎知識及應用電路
3.2.1 壓敏電阻器外形特征和電路圖形符號
3.2.2 壓敏電阻器特性
3.2.3 壓敏電阻器型號命名方法和主要參數
3.2.4 壓敏電阻器浪涌和瞬變防護電路
3.2.5 壓敏電阻器其他應用電路
3.3 光敏電阻器基礎知識及應用電路
3.3.1 光敏電阻器外形特征和電路圖形符號
3.3.2 光敏電阻器型號命名方法和主要參數
3.3.3 光敏電阻器控制電路
3.3.4 光敏電阻器其他應用電路
3.4 濕敏電阻器基礎知識及應用電路
3.4.1 濕敏電阻器外形特征和電路圖形符號
3.4.2 濕敏電阻器結構和主要參數
3.4.3 濕敏電阻器應用電路
3.5 氣敏電阻器基礎知識及應用電路
3.5.1 氣敏電阻器外形特征和電路圖形符號
3.5.2 氣敏電阻器結構和主要參數
3.5.3 氣敏電阻器應用電路
3.6 磁敏電阻器基礎知識及應用電路
3.6.1 磁敏電阻器外形特征和電路圖形符號
3.6.2 磁敏電阻器參數和特性
3.6.3 磁敏電阻器應用電路
第4章 可變電阻器和電位器基礎知識及應用電路
4.1 可變電阻器基礎知識
4.1.1 可變電阻器外形特征和電路圖形符號
4.1.2 可變電阻器工作原理和引腳識別方法
4.2 可變電阻器應用電路
4.2.1 三極管偏置電路中的可變電阻電路
4.2.2 光頭自動功率控制（APC）電路靈敏度調整中的可變電阻電路
4.2.3 立體聲平衡控制中的可變電阻電路
4.2.4 直流電動機轉速調整中的可變電阻電路
4.2.5 直流電壓微調可變電阻器電路
4.3 電位器基礎知識
4.3.1 電位器外形特征及部分電位器特性說明
4.3.2 電位器電路圖形符號、結構和工作原理
4.3.3 幾種常用電位器阻值特性
4.3.4 電位器型號命名方法和主要參數
4.3.5 光敏電位器和磁敏電位器
4.4 電位器構成的音量控制器
4.4.1 單聲道音量控制器
4.4.2 雙聲道音量控制器
4.4.3 電子音量控制器
4.4.4 場效應管音量控制器
4.4.5 級進式電位器構成的音量控制器
4.4.6 數字電位器構成的音量控制器
4.4.7 計算機耳機音量控制器
4.5 電位器構成的音調控制器
4.5.1 RC衰減式高、低音控制器
4.5.2 RC負反饋式音調控制器
4.5.3 LC串聯諧振圖示音調控制器
4.5.4 集成電路圖示音調控制器
4.5.5 分立元器件圖示音調控制器
4.6 電位器構成的立體聲平衡控制器
4.6.1 單聯電位器構成的立體聲平衡控制器
4.6.2 帶抽頭電位器構成的立體聲平衡控制器
4.6.3 雙聯同軸電位器構成的立體聲平衡控制器
4.6.4 特殊雙聯同軸電位器構成的立體聲平衡控制器
4.7 電位器構成的響度控制器
4.7.1 單抽頭式響度控制器
4.7.2 雙抽頭式響度控制器
4.7.3 無抽頭式響度控制器
4.7.4 專設電位器的響度控制器
4.7.5 獨立的響度控制器
4.7.6 多功能控制器集成電路
4.8 電位器構成的其他電路
4.8.1 對比度控制器
4.8.2 亮度控制器
4.8.3 色飽和度控制器
第5章 電容器類元器件基礎知識
5.1 固定電容器基礎知識
5.1.1 固定電容器外形特征和電路圖形符號
5.1.2 幾種電容器個性綜述
5.1.3 電容器結構和型號命名方法
5.1.4 電容器主要參數
5.1.5 電容器參數識別方法
5.2 電解電容器基礎知識
5.2.1 電解電容器外形特征和電路圖形符號
5.2.2 幾種電解電容器個性綜述
5.2.3 電解電容器結構
5.2.4 有極性電解電容器引腳極性識別
5.3 多層次多角度深度解說鋁電解電容器
5.3.1 工頻電源電路濾波電容器設計參考
5.3.2 開關電源電路濾波電容器
5.3.3 多引腳高頻鋁電解電容器
5.3.4 高分子聚合物固體鋁電解電容器
5.3.5 電容器損耗
5.3.6 電容器ESR
5.3.7 電容器ESL
5.3.8 電容器的漏電流
5.3.9 電容器的絕緣電阻和時間常數
5.3.10 電容器紋波電壓和紋波電流
5.3.11 電容器的Q值
5.3.12 電容器的溫度系數
5.4 微調電容器和可變電容器基礎知識
5.4.1 微調電容器和可變電容器外形特征
5.4.2 微調電容器結構和工作原理
5.4.3 可變電容器工作原理
5.4.4 可變電容器型號命名方法
第6章 電容器主要特性及應用電路
6.1 電容器重要特性
6.1.1 電容器直流電源充電和放電特性
6.1.2 電容器交流電源充電和放電特性
6.1.3 電容器儲能特性和容抗特性
6.1.4 電容器兩端電壓不能突變特性
6.1.5 電解電容器主要特性
6.2 電容串聯電路和并聯電路特性
6.2.1 電容串聯電路及主要特性
6.2.2 電容并聯電路及主要特性
6.2.3 電容串并聯電路及主要特性
6.3 電容器典型應用電路
6.3.1 電容降壓電路
6.3.2 電容分壓電路
6.3.3 典型電容濾波電路
6.3.4 電源濾波電路中的高頻濾波電容電路
6.3.5 電源電路中的電容保護電路分析
6.3.6 安規電容抗高頻干擾電路
6.3.7 退耦電容電路
6.3.8 電容耦合電路
6.3.9 高頻消振電容電路
6.3.10 消除無線電波干擾的電容電路
6.3.11 中和電容電路
6.3.12 實用有極性電解電容并聯電路
6.3.13 有極性電解電容器串聯電路
6.3.14 揚聲器分頻電容電路
6.3.15 溫度補償型電容并聯電路
6.3.16 多只小電容串并聯電路
6.3.17 發射極旁路電容電路
6.3.18 部分發射極電阻加旁路電容電路
6.3.19 發射極具有高頻旁路電容電路
6.3.20 發射極接有不同容量旁路電容電路
6.3.21 微控制器集成電路中的電容復位電路分析
6.3.22 靜噪電容電路
6.3.23 加速電容電路
6.3.24 穿心電容電路
6.3.25 交流接地電容電路
6.4 可變電容器和微調電容器應用電路
6.4.1 輸入調諧電路
6.4.2 微調電容電路
6.4.3 可變電容器其他應用電路
6.5 RC電路
6.5.1 RC串聯電路
6.5.2 RC并聯電路
6.5.3 RC串并聯電路
6.5.4 RC消火花電路
6.5.5 話筒電路中的RC低頻噪聲切除電路
6.5.6 RC錄音高頻補償電路
6.5.7 積分電路
6.5.8 RC去加重電路
6.5.9 微分電路
6.5.10 RC低頻衰減電路
6.5.11 RC低頻提升電路
6.5.12 RC移相電路
6.5.13 負載阻抗補償電路
第7章 電感類元器件基礎知識及應用電路
7.1 電感類元器件基礎知識
7.1.1 電感類元器件外形特征
7.1.2 電感類元器件電路圖形符號
7.1.3 電感器結構及工作原理
7.1.4 電感器主要參數和識別方法
7.2 電感器主要特性
7.2.1 電感器感抗特性和直流電阻
7.2.2 線圈中的電流不能突變特性
7.3 電感器典型應用電路
7.3.1 分頻電路中的分頻電感電路
7.3.2 電源電路中的電感濾波電路
7.3.3 共模和差模電感電路
7.3.4 儲能電感電路
7.4 多種專用線圈電路
7.4.1 行線性線圈電路
7.4.2 視頻檢波線圈電路
7.4.3 行振蕩線圈電路
7.4.4 偏轉線圈電路
7.5 磁棒天線電路
7.5.1 磁棒天線外形特征和電路圖形符號
7.5.2 磁棒天線結構和工作原理
7.5.3 磁棒基礎知識
第8章 變壓器基礎知識及應用電路
8.1 變壓器基礎知識
8.1.1 變壓器外形特征
8.1.2 變壓器結構和工作原理
8.1.3 變壓器常用參數及參數識別方法
8.1.4 變壓器屏蔽
8.2 變壓器主要特性
8.2.1 變壓器主要應用電路綜述
8.2.2 隔離特性
8.2.3 隔直流通交流特性
8.2.4 一次、二次繞組電壓和電流之間的關系
8.2.5 一次和二次繞組之間的阻抗關系
8.2.6 變壓器同名端、松耦合和變壓器屏蔽
8.2.7 變壓器緊耦合和松耦合
8.3 電源變壓器應用電路
8.3.1 典型電源變壓器電路
8.3.2 電源變壓器故障綜述
8.3.3 二次抽頭電源變壓器電路
8.3.4 兩組二次繞組電源變壓器電路
8.3.5 具有交流輸入電壓轉換裝置的電源變壓器電路
8.3.6 開關變壓器電路
8.4 其他變壓器電路
8.4.1 枕形校正變壓器電路
8.4.2 行輸出變壓器電路
8.4.3 音頻輸入變壓器電路
8.4.4 音頻輸出耦合變壓器電路
8.4.5 中頻變壓器耦合電路
8.4.6 線間變壓器電路
8.4.7 變壓器耦合正弦波振蕩器電路
8.4.8 實用變壓器耦合振蕩器電路
8.4.9 電感三點式正弦波振蕩器電路
8.4.10 雙管推挽式振蕩器電路
第9章 LC電路和RL電路
9.1 LC諧振電路
9.1.1 LC自由諧振過程
9.1.2 LC并聯諧振電路主要特性
9.1.3 LC串聯諧振電路主要特性
9.2 LC并聯諧振電路和串聯諧振電路
9.2.1 LC并聯諧振阻波電路
9.2.2 LC并聯諧振選頻電路
9.2.3 LC并聯諧振移相電路
9.2.4 LC串聯諧振吸收電路
9.2.5 串聯諧振高頻提升電路分析
9.2.6 放音磁頭高頻補償電路分析
9.2.7 輸入調諧電路
9.2.8 LC諧振電路小結
9.3 RL移相電路
9.3.1 準備知識
9.3.2 RL超前移相電路
9.3.3 RL滯后移相電路
9.3.4 LC、RL電路特性小結
第10章 常用二極管基礎知識
10.1 二極管基礎知識
10.1.1 二極管外形特征和電路圖形符號
10.1.2 二極管型號命名方法
10.1.3 二極管主要參數和引腳極性識別方法
10.1.4 二極管工作狀態說明
10.2 二極管主要特性
10.2.1 正向特性和反向特性
10.2.2 正向壓降基本不變特性和溫度特性
10.2.3 正向電阻小、反向電阻大特性
10.3 橋堆和紅外發光二極管基礎知識
10.3.1 橋堆基礎知識
10.3.2 高壓硅堆和二極管排
10.3.3 紅外發光二極管基礎知識
10.4 穩壓二極管基礎知識
10.4.1 穩壓二極管種類和外形特征
10.4.2 穩壓二極管結構和工作原理
10.4.3 穩壓二極管主要參數和主要特性
10.5 變容二極管基礎知識
10.5.1 變容二極管外形特征和種類
10.5.2 變容二極管工作原理和主要參數
第11章 常用二極管應用電路
11.1 二極管整流電路
11.1.1 正極性半波整流電路
11.1.2 負極性半波整流電路
11.1.3 正、負極性半波整流電路
11.1.4 兩組二次繞組的正、負極性半波整流電路
11.1.5 正極性全波整流電路
11.1.6 負極性全波整流電路
11.1.7 正、負極性全波整流電路
11.1.8 正極性橋式整流電路
11.1.9 負極性橋式整流電路
11.1.10 2倍壓整流電路
11.1.11 4種整流電路小結
11.2 二極管其他應用電路
11.2.1 二極管簡易直流穩壓電路
11.2.2 二極管限幅電路
11.2.3 二極管溫度補償電路
11.2.4 二極管控制電路
11.2.5 二極管開關電路
11.2.6 二極管檢波電路
11.2.7 繼電器驅動電路中的二極管保護電路
11.2.8 續流二極管電路
11.2.9 二極管或門電路
11.2.10 二極管與門電路
11.3 橋堆、穩壓二極管和變容二極管電路
11.3.1 橋堆構成的整流電路
11.3.2 穩壓二極管應用電路
11.3.3 變容二極管應用電路
第12章 發光二極管基礎知識及應用電路
12.1 發光二極管基礎知識
12.1.1 發光二極管外形特征和種類
12.1.2 發光二極管參數
12.1.3 發光二極管主要特性
12.1.4 發光二極管引腳極性識別方法
12.1.5 電壓控制型和閃爍型發光二極管
12.2 發光二極管指示燈電路
12.2.1 指示燈電路種類
12.2.2 發光二極管直流電源指示燈電路
12.2.3 發光二極管交流電源指示燈電路
12.2.4 發光二極管按鍵指示燈電路
12.3 LED電平指示器
12.3.1 LED電平指示器種類
12.3.2 多級LED光柱式電平指示器
12.3.3 5級單聲道集成電路LB1403
12.3.4 9級單聲道集成電路LB1409
12.3.5 5級雙聲道集成電路D7666P
12.3.6 功率電平指示器
12.3.7 調諧電平指示器
12.4 其他形式LED電平指示器
12.4.1 LED光點式電平指示器
12.4.2 動態掃描式LED頻譜式電平指示器
12.4.3 頻壓法LED頻譜式電平指示器
12.4.4 全發光LED頻譜式電平指示器
12.4.5 實用頻譜式電平指示器
12.5 白色發光二極管基礎知識及應用電路
12.5.1 白色LED基礎知識
12.5.2 超高亮LED驅動電路
12.5.3 線性恒流LED驅動集成電路典型應用電路
第13章 其他13種二極管實用知識及應用電路
13.1 肖特基二極管基礎知識及應用電路
13.1.1 肖特基二極管外形特征和應用說明
13.1.2 肖特基二極管結構和內電路
13.1.3 肖特基二極管特性曲線和應用電路
13.2 快恢復二極管和超快恢復二極管基礎知識及應用電路
13.2.1 快恢復二極管和超快恢復二極管外形特征及特點
13.2.2 快恢復二極管和超快恢復二極管應用電路
13.3 恒流二極管基礎知識及應用電路
13.3.1 恒流二極管外形特征和主要特性
13.3.2 恒流二極管應用電路
13.4 瞬態電壓抑制二極管基礎知識及應用電路
13.4.1 瞬態電壓抑制二極管外形特征和與穩壓二極管的特性比較
13.4.2 瞬態電壓抑制二極管主要特性和應用電路
13.5 雙向觸發二極管基礎知識及應用電路
13.5.1 雙向觸發二極管外形特征和主要特性
13.5.2 雙向觸發二極管應用電路
13.6 變阻二極管基礎知識及應用電路
13.6.1 變阻二極管基礎知識
13.6.2 變阻二極管應用電路
13.7 其他7種二極管基礎知識綜述
第14章 三極管基礎知識和直流電路
14.1 三極管基礎知識
14.1.1 三極管種類和外形特征
14.1.2 三極管電路圖形符號
14.1.3 三極管型號命名方法
14.1.4 三極管結構和基本工作原理
14.1.5 三極管3種工作狀態說明
14.1.6 三極管各電極電壓與電流之間的關系
14.1.7 三極管主要參數
14.1.8 三極管封裝形式
14.1.9 用萬用表分辨三極管的方法
14.2 三極管主要特性
14.2.1 三極管電流放大和控制特性
14.2.2 三極管集電極與發射極之間內阻可控和開關特性
14.2.3 發射極電壓跟隨基極電壓特性和輸入、輸出特性
14.3 三極管直流電路
14.3.1 三極管電路分析方法
14.3.2 三極管靜態電流作用及其影響
14.4 三大類三極管偏置電路
14.4.1 三極管固定式偏置電路
14.4.2 三極管分壓式偏置電路
14.4.3 三極管集電極-基極負反饋式偏置電路
14.5 三極管集電極直流電路
14.5.1 三極管集電極直流電路特點和分析方法
14.5.2 常見的集電極直流電路
14.5.3 變形的集電極直流電路
14.6 三極管發射極直流電路
14.6.1 常見的三極管發射極直流電路
14.6.2 其他3種發射極直流電路
第15章 3種基本的單級放大器
15.1 共發射極放大器
15.1.1 直流和交流電路分析
15.1.2 共發射極放大器中元器件作用的分析
15.1.3 共發射極放大器主要特性
15.2 共集電極放大器
15.2.1 共集電極單級放大器電路特征和直流電路分析
15.2.2 共集電極放大器交流電路和發射極電阻分析
15.2.3 共集電極放大器主要特性
15.3 共基極放大器
15.3.1 共基極放大器直流電路
15.3.2 共基極放大器交流電路及元器件作用分析
15.3.3 共基極放大器主要特性
15.4 3種類型的單級放大器小結
15.4.1 3種類型放大器綜述
15.4.2 3種類型放大器的判斷方法
第16章 集成電路基礎知識
16.1 集成電路基礎知識ABC
16.1.1 集成電路應用電路的識圖方法
16.1.2 集成電路的外形特征和圖形符號
16.1.3 集成電路的分類
16.1.4 集成電路的特點
16.2 集成電路的型號命名方法和各類實用資料的使用說明
16.2.1 國內外集成電路的型號命名方法
16.2.2 有關集成電路引腳作用的資料說明
16.2.3 有關集成電路內電路方框圖和內電路的資料說明
16.2.4 有關集成電路引腳直流工作電壓的資料說明
16.2.5 有關引腳對地電阻值的資料說明
16.2.6 有關引腳信號波形的資料說明
16.2.7 幾種常見的集成電路封裝形式說明
16.2.8 集成電路SC1308L資料完整解讀
第17章 集成電路常用引腳外電路
17.1 集成電路引腳分布規律及引腳識別方法
17.1.1 識別引腳號的意義
17.1.2 單列集成電路引腳分布規律及識別秘訣
17.1.3 雙列集成電路引腳分布規律及識別秘訣
17.1.4 四列集成電路引腳分布規律及識別秘訣
17.1.5 金屬封裝集成電路引腳分布規律及識別秘訣
17.1.6 反向分布集成電路引腳分布規律及識別秘訣
17.2 集成電路電源引腳和接地引腳識別方法及外電路分析
17.2.1 分析電源引腳和接地引腳的意義
17.2.2 電源引腳和接地引腳的種類
17.2.3 電源引腳和接地引腳的4種電路組合形式及外電路分析
17.2.4 電源引腳和接地引腳外電路特征及識圖方法
17.3 集成電路信號輸入引腳和信號輸出引腳識別方法及外電路分析
17.3.1 分析信號輸入引腳和信號輸出引腳的意義
17.3.2 信號輸入引腳和信號輸出引腳的種類
17.3.3 信號輸入引腳外電路特征及識圖方法
17.3.4 信號輸出引腳外電路特征及識圖方法
17.3.5 集成電路輸入和輸出引腳外電路識圖小結和信號傳輸分析
17.4 多層次全方位講解低壓差線性穩壓器集成電路
17.4.1 低壓差線性穩壓器集成電路工作原理
17.4.2 固定型低壓差線性穩壓器集成電路典型應用電路
17.4.3 調節型低壓差線性穩壓器集成電路典型應用電路
17.4.4 5腳調節型低壓差線性穩壓器集成電路
17.4.5 低壓差線性穩壓器集成電路并聯運用電路
17.4.6 負電壓輸出低壓差線性穩壓器集成電路
17.4.7 帶電源顯示的低壓差線性穩壓器集成電路
17.4.8 雙路輸出低壓差線性穩壓器集成電路
17.4.9 3路（1LDO+2DC/DC）輸出低壓差線性穩壓器集成電路
17.4.10 4路輸出（2LDO+2DC/DC）低壓差線性穩壓器集成電路
17.4.11 低壓差線性穩壓器集成電路主要參數
17.4.12 低壓差線性穩壓器與開關穩壓器比較
17.4.13 穩壓器分類
17.4.14 超低壓差線性穩壓器
17.4.15 穩壓器調整管類型和輸入、輸出電容
17.4.16 低壓差線性穩壓器4種應用類型
第18章 開關件及接插件電路
18.1 普通開關件
18.1.1 開關件外形特征和圖形符號
18.1.2 開關件基本工作原理和特性、參數
18.2 專用開關件
18.2.1 波段開關外形識別與圖形符號
18.2.2 波段開關結構和工作原理
18.2.3 錄放開關
18.2.4 機芯開關
18.3 開關電路
18.3.1 電源開關電路
18.3.2 機芯開關電路
18.4 通用接插件知識
18.4.1 φ3.5插頭/插座
18.4.2 針型插頭/插座
18.4.3 其他插頭/插座
18.4.4 電路板常用接插件
18.4.5 接插件實用電路
18.5 電腦接插件
18.5.1 電腦接口
18.5.2 電腦主板CPU插槽和擴展插槽實用知識
第19章 晶體閘流管、場效應管和電子管
19.1 晶體閘流管基礎知識
19.1.1 晶閘管外形特征和電路圖形符號
19.1.2 普通晶閘管
19.1.3 門極關斷晶閘管
19.1.4 逆導晶閘管
19.1.5 雙向晶閘管
19.1.6 溫控晶閘管
19.1.7 部分晶閘管引腳分布規律
19.2 場效應管基礎知識
19.2.1 認識場效應管
19.2.2 場效應管電路圖形符號識圖信息
19.2.3 場效應管結構和工作原理
19.2.4 場效應管主要特性和參數
19.2.5 場效應管實用偏置電路
19.3 電子管基礎知識
19.3.1 電子管外形特征和電路圖形符號
19.3.2 電子管結構和工作原理
19.3.3 電子管主要特性和參數
19.3.4 電子管放大器直流電路
19.4 放大器件的鼻祖和音色令人神往的膽機
19.4.1 記住真空二極管和三極管發明人
19.4.2 膽機
19.4.3 名牌電子管簡介
第20章 其他元器件
20.1 繼電器基礎知識及應用電路
20.1.1 繼電器基礎知識
20.1.2 繼電器控制功能轉換開關電路
20.1.3 繼電器觸點常閉式揚聲器保護電路
20.1.4 另一種繼電器觸點常閉式揚聲器保護電路
20.1.5 繼電器觸點常開式揚聲器保護電路
20.1.6 采用開關集成電路和繼電器構成的揚聲器保護電路
20.2 卡座磁頭基礎知識及應用電路
20.2.1 磁頭外形特征和電路圖形符號
20.2.2 磁頭結構和主要參數
20.2.3 放音磁頭和錄放磁頭輸入電路
20.3 直流有刷電動機基礎知識及應用電路
20.3.1 直流有刷電動機外形特征和電路圖形符號
20.3.2 直流有刷電動機結構和主要參數
20.3.3 直流電動機識別方法
20.3.4 電動機速度轉換電路
20.3.5 電動機連續放音控制電路
20.4 石英晶振基礎知識及應用電路
20.4.1 石英晶振外形特征和電路圖形符號
20.4.2 石英晶振工作原理和命名方法
20.4.3 石英晶振構成的串聯型振蕩器
20.4.4 石英晶振構成的并聯型振蕩器
20.4.5 石英晶體自激多諧振蕩器
20.4.6 微控制器電路中的晶振電路
20.5 陶瓷濾波器基礎知識及應用電路
20.5.1 陶瓷濾波器外形特征和電路圖形符號
20.5.2 陶瓷濾波器等效電路和主要參數
20.5.3 陶瓷濾波器應用電路
20.6 聲表面波濾波器基礎知識及應用電路
20.6.1 聲表面波濾波器基礎知識
20.6.2 典型應用電路
20.7 光敏二極管、光敏三極管和光電池
20.7.1 光敏二極管
20.7.2 光敏三極管
20.7.3 硅光電池
20.8 系統閱讀：光電耦合器
20.8.1 光電耦合器外形特征、電路圖形符號和主要應用
20.8.2 光電耦合器種類
20.8.3 光電耦合器工作原理和內電路
20.8.4 電路設計中應知的光電耦合器主要特性和參數
20.8.5 電路設計中應知的光電耦合器隔離優點和缺點
20.8.6 高速光電耦合器6N137參數解說
20.8.7 光電耦合器電路設計中幾個問題和計算公式
20.8.8 電路設計中光電耦合器選配原則
20.8.9 光電耦合器兩種輸出電路
20.8.10 光電耦合器構成的3種光電開關電路
20.8.11 光電耦合器構成的電平轉換電路
20.8.12 光電耦合器構成的隔離線性放大器
20.8.13 微機控制系統中光電耦合器的2種隔離電路
20.8.14 發光二極管輸入三極管接收型光電耦合器的2種應用電路
20.8.15 光電耦合器控制的電機電路
20.8.16 采用光電耦合器的雙穩態輸出電路
20.8.17 采用光電耦合器開關的施密特電路
20.8.18 采用光電耦合器構成的3種交流固態繼電器
20.8.19 直流高壓穩壓電路中光電耦合器電路
20.8.20 開關型直流穩壓電源中光電耦合器及電路設計要點
20.8.21 光電耦合器構成的4種邏輯電路
20.8.22 萬用表檢測光電耦合器方法
20.9 數字式顯示器基礎知識及應用電路
20.9.1 數字式顯示器基礎知識
20.9.2 分段式發光二極管數碼管顯示電路
20.9.3 熒光數碼管
20.9.4 八段式熒光數碼管譯碼器
20.9.5 七段式數碼管顯示電路
20.9.6 熒光數碼管HTL直接驅動電路和熒光數碼管TTL加電平轉換驅動電路
20.9.7 重疊式輝光數碼管顯示電路
20.9.8 液晶顯示器
20.9.9 有機發光二極管
20.10 半導體存儲器
20.10.1 存儲器和半導體存儲器種類
20.10.2 隨機存儲器（RAM）
20.10.3 只讀存儲器（ROM）
20.11 揚聲器基礎知識及應用電路
20.11.1 揚聲器外形特征和電路圖形符號
20.11.2 電動式揚聲器工作原理和主要特性
20.11.3 揚聲器引腳極性識別方法
20.11.4 揚聲器分頻電路
20.12 傳聲器
20.12.1 駐極體電容式傳聲器
20.12.2 動圈式傳聲器
20.13 陶瓷氣體放電管
20.13.1 陶瓷氣體放電管結構
20.13.2 陶瓷氣體放電管應用電路
20.14 電路板、面包板和散熱片
20.14.1 電路板
20.14.2 面包板和一次性萬用電路板
20.14.3 散熱片
20.15 音響線材
20.15.1 線材與靚聲
20.15.2 發燒線材
第21章 常用元器件檢測方法
21.1 電阻器檢測方法
21.1.1 萬用表測量各種規格電阻器
21.1.2 萬用表在路測量電阻器阻值
21.1.3 電阻器修復與選配
21.1.4 熔斷電阻器故障處理
21.2 可變電阻器和電位器檢測及故障處理
21.2.1 可變電阻器檢測及故障處理
21.2.2 電位器檢測及故障處理
21.3 敏感電阻器檢測方法
21.3.1 熱敏電阻器檢測方法
21.3.2 壓敏電阻器和光敏電阻器檢測方法
21.4 電容器故障檢測方法
21.4.1 電容常見故障現象
21.4.2 指針式萬用表檢測小電容器質量的方法
21.4.3 指針式萬用表檢測有極性電解電容器的方法
21.4.4 指針式萬用表歐姆擋檢測電容器原理
21.4.5 數字式萬用表檢測電容器的方法
21.4.6 固定電容器的修理和選配方法
21.4.7 微調電容器和可變電容器故障特征及故障處理方法
21.5 電感器和變壓器檢測方法
21.5.1 電感器故障處理方法
21.5.2 音頻輸入變壓器和輸出變壓器故障處理方法
21.6 普通二極管檢測、選配與更換方法
21.6.1 普通二極管故障特征
21.6.2 普通二極管檢測方法
21.6.3 二極管選配方法和更換方法
21.7 其他常用二極管檢測方法
21.7.1 橋堆檢測方法
21.7.2 穩壓二極管檢測方法
21.7.3 發光二極管檢測方法
21.7.4 變容二極管檢測方法
21.7.5 肖特基二極管檢測方法
21.7.6 雙基極二極管檢測方法
21.7.7 其他二極管檢測方法
21.8 三極管檢測方法
21.8.1 三極管故障現象
21.8.2 指針式萬用表檢測NPN和PNP型三極管方法
21.8.3 三極管選配和更換操作方法
21.9 其他三極管檢測方法
21.9.1 達林頓管檢測方法
21.9.2 帶阻尼行輸出三極管檢測方法
21.10 開關件和接插件檢測方法
21.10.1 開關件故障特征和檢測方法
21.10.2 開關件故障處理方法
21.10.3 波段開關檢測方法
21.10.4 錄放開關故障特征和修配方法
21.10.5 機芯開關檢測方法
21.10.6 接插件檢測方法
第22章 尋找電路板上元器件、畫圖方法和安裝拆卸技術
22.1 尋找電路板上關鍵測試點和元器件方法
22.1.1 尋找電路板上地線方法
22.1.2 尋找電路板上電源電壓測試點方法
22.1.3 尋找電路板中三極管方法
22.1.4 尋找電路中集成電路某引腳方法
22.1.5 尋找電路板上電阻器方法
22.1.6 尋找電路板上電容器方法
22.1.7 尋找電路板上其他元器件方法和不認識的元器件方法
22.1.8 尋找電路板上信號傳輸線路方法
22.2 根據電路板畫出電路原理圖方法
22.2.1 根據電路板畫電路原理圖基本思路和方法
22.2.2 三極管電路的畫圖方法
22.2.3 集成電路畫圖方法
22.3 畫小型直流電源電路圖方法
22.3.1 解體小型直流電源方法
22.3.2 畫出小型直流電源電路圖
22.4 常用元器件拆卸和安裝方法
22.4.1 常用元器件安裝方法
22.4.2 元器件拆卸方法
22.5 多種集成電路拆卸和裝配方法
22.5.1 集成電路更換操作程序
22.5.2 多種集成電路拆卸方法
